Що вміє генератор — інструкція з використання

01

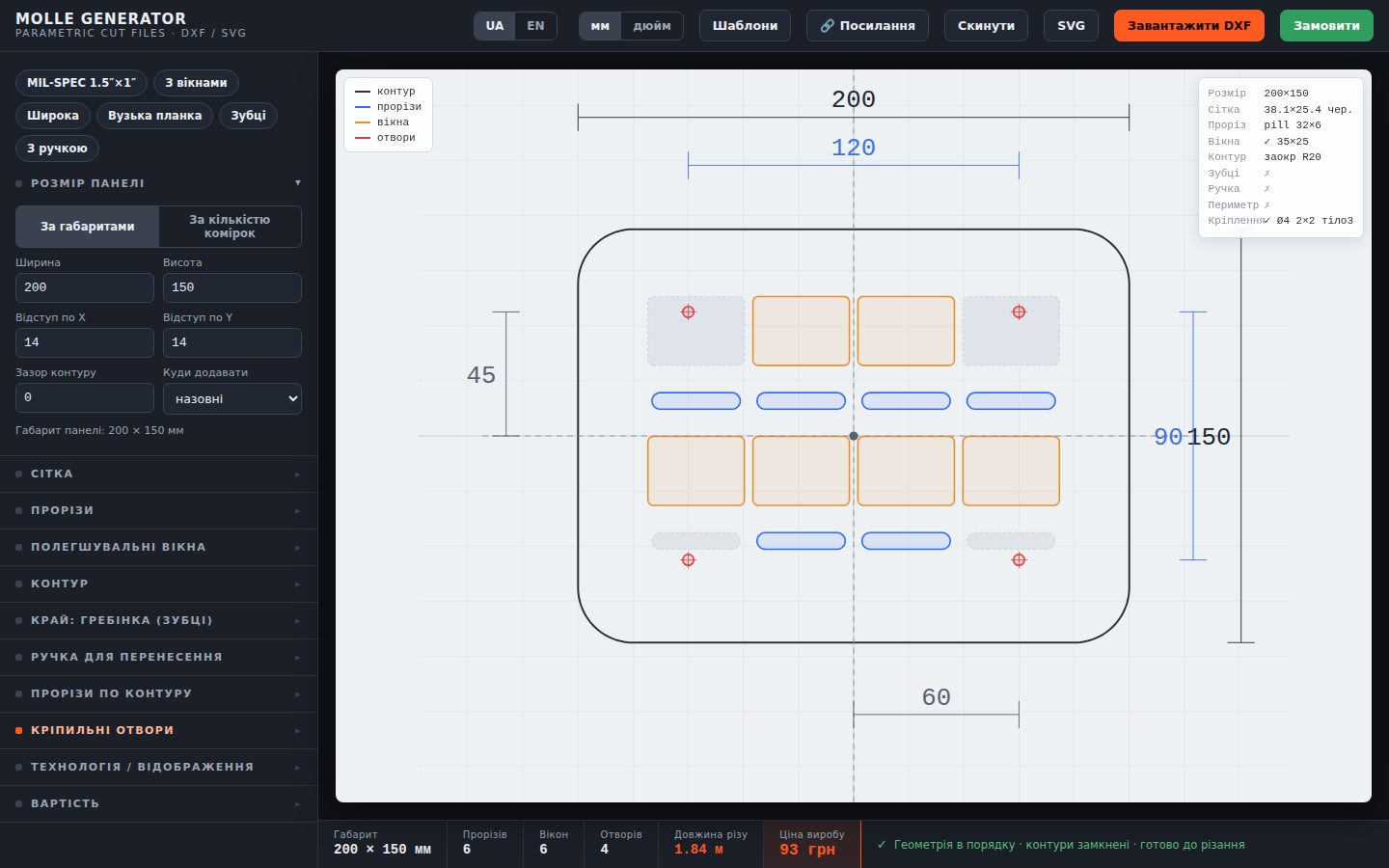

Інтерфейс: три зони

Ліворуч — параметри, згруповані по секціях (розмір, сітка, прорізи, вікна, контур, зубці, ручка, периметр, отвори, технологія, вартість). По центру — креслення в реальних пропорціях із розмірними лініями, сіткою та легендою кольорів: чорний контур, сині прорізи, помаранчеві вікна, червоні отвори. Внизу — підсумок: габарит, кількість прорізів, вікон і отворів, довжина різу, ціна і результат перевірки геометрії.

Угорі — мова UA/EN, одиниці мм/дюйм, бібліотека шаблонів, посилання на поточну конфігурацію, скидання, експорт SVG, завантаження DXF і кнопка «Замовити». Усе, що ви змінюєте, перемальовується миттєво.

02

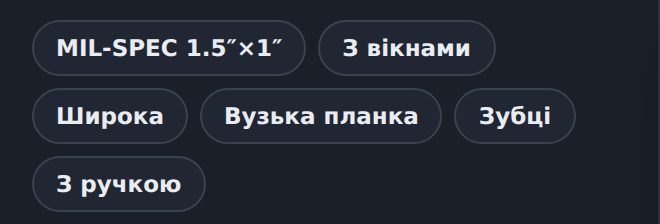

Пресети: старт за один клік

Шість заготовок над параметрами: MIL-SPEC 1.5″×1″ (стандартна сітка PALS), «З вікнами» (полегшена), «Широка», «Вузька планка» (одна колонка прорізів), «Зубці» (гребінка по краю), «З ручкою». Пресет виставляє всі параметри — далі змінюєте те, що потрібно.

Порада: Перемикач мм/дюйм перераховує всі поля; у файлі завжди міліметри.

03

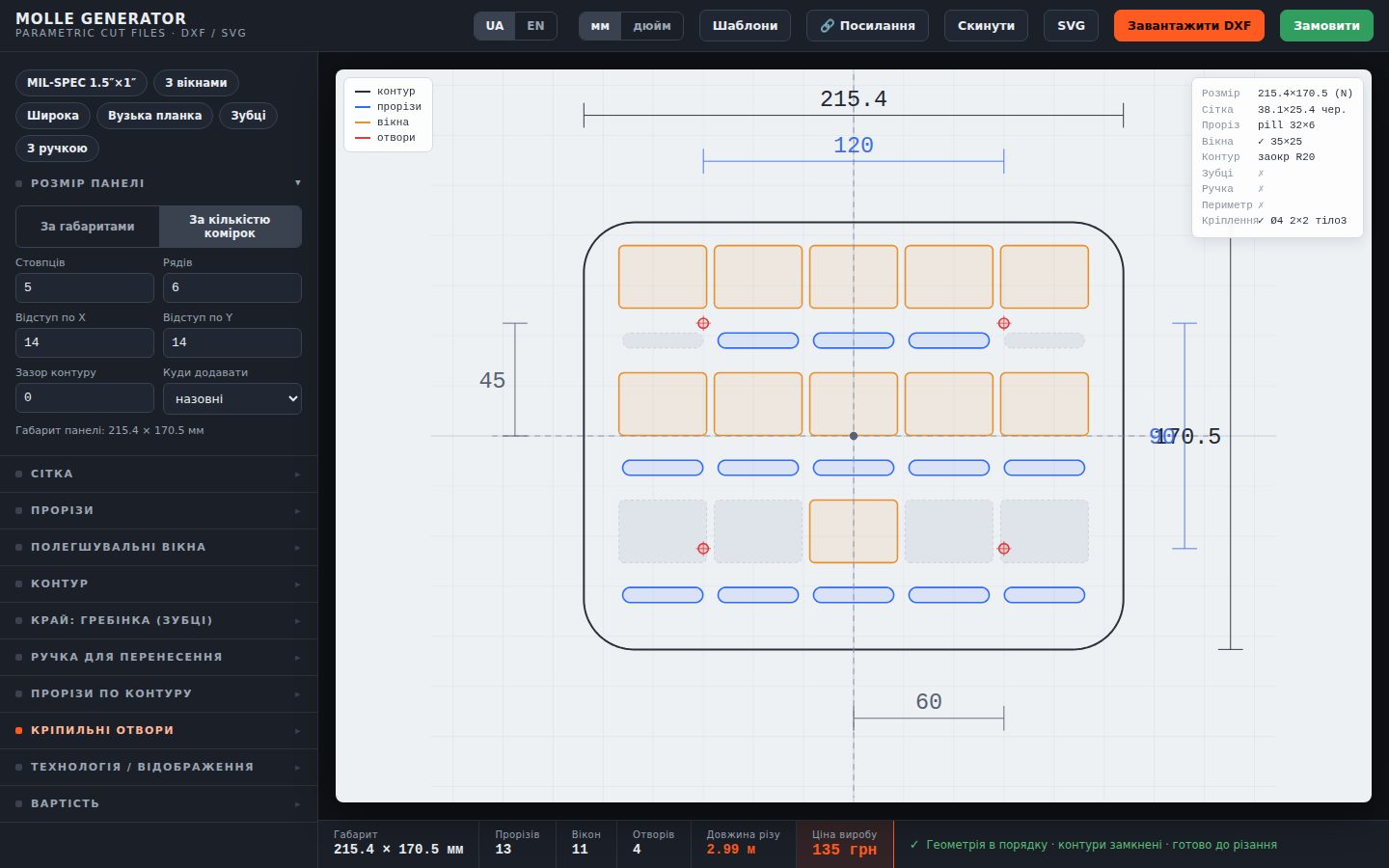

Розмір панелі: за габаритами або за кількістю комірок

Два режими. «За габаритами» — задаєте ширину й висоту, генератор сам вписує максимальну кількість колонок і рядів. «За кількістю комірок» — задаєте стовпці й ряди, а габарит рахується від сітки плюс відступи; так виходить панель рівно під потрібну кількість підсумків.

«Відступ по X/Y» — поле від краю до першого прорізу. «Зазор контуру» додає рамку назовні (панель більшає) або всередину (сітка стискається) — зручно, коли панель має лягти у виїмку кришки кейса чи в ніші дверей.

04

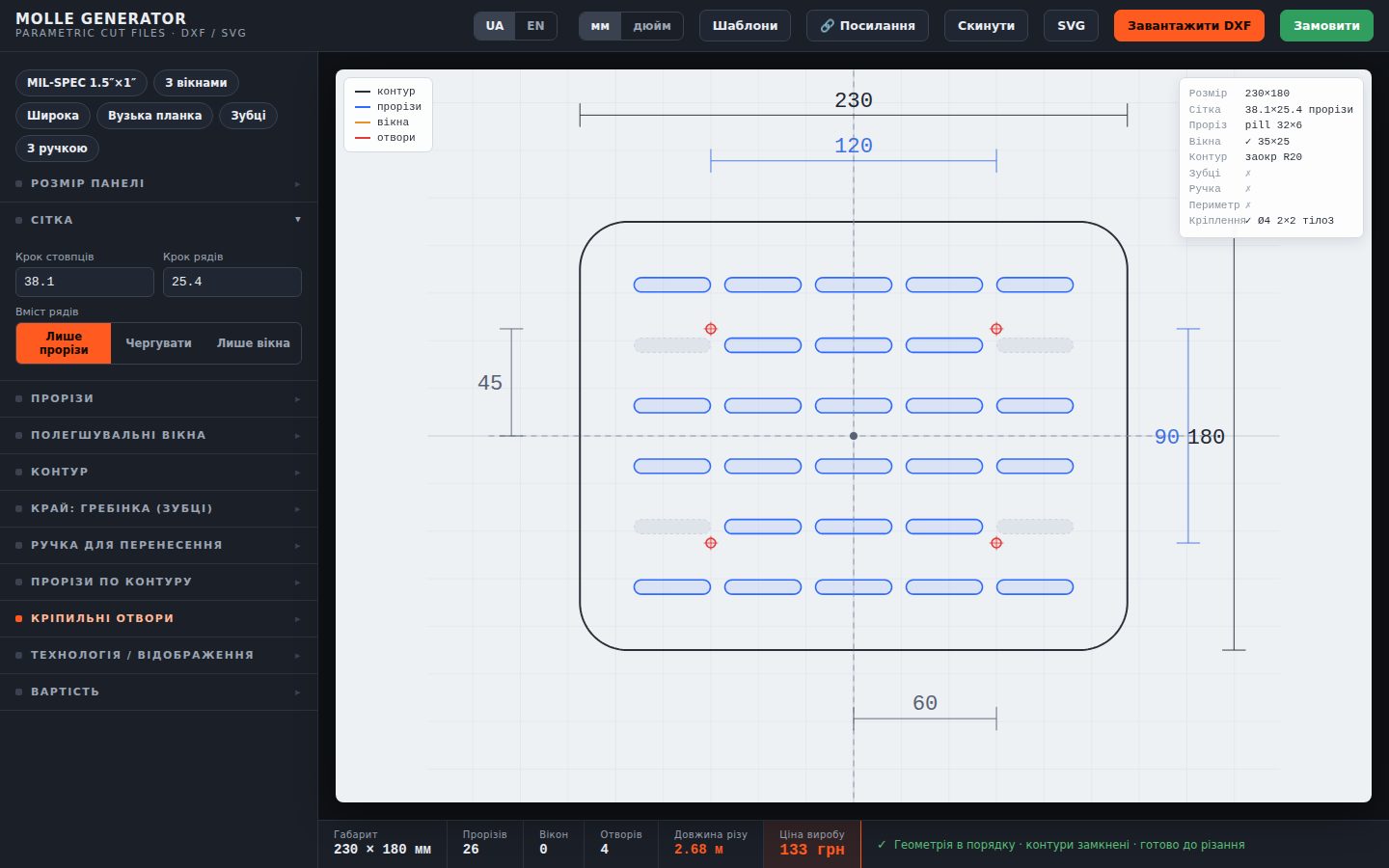

Сітка PALS: крок і вміст рядів

Стандарт PALS — 38,1 мм між колонками і 25,4 мм між рядами; саме з ним сумісні всі підсумки MOLLE. Крок можна змінити, але тоді втрачається сумісність — генератор це не забороняє, а попереджає перевіркою перемички.

«Вміст рядів»: лише прорізи (класична панель), чергувати прорізи з вікнами (легша й дешевша, вікна служать і для стяжок), лише вікна (решітка під гачки та зажими).

05

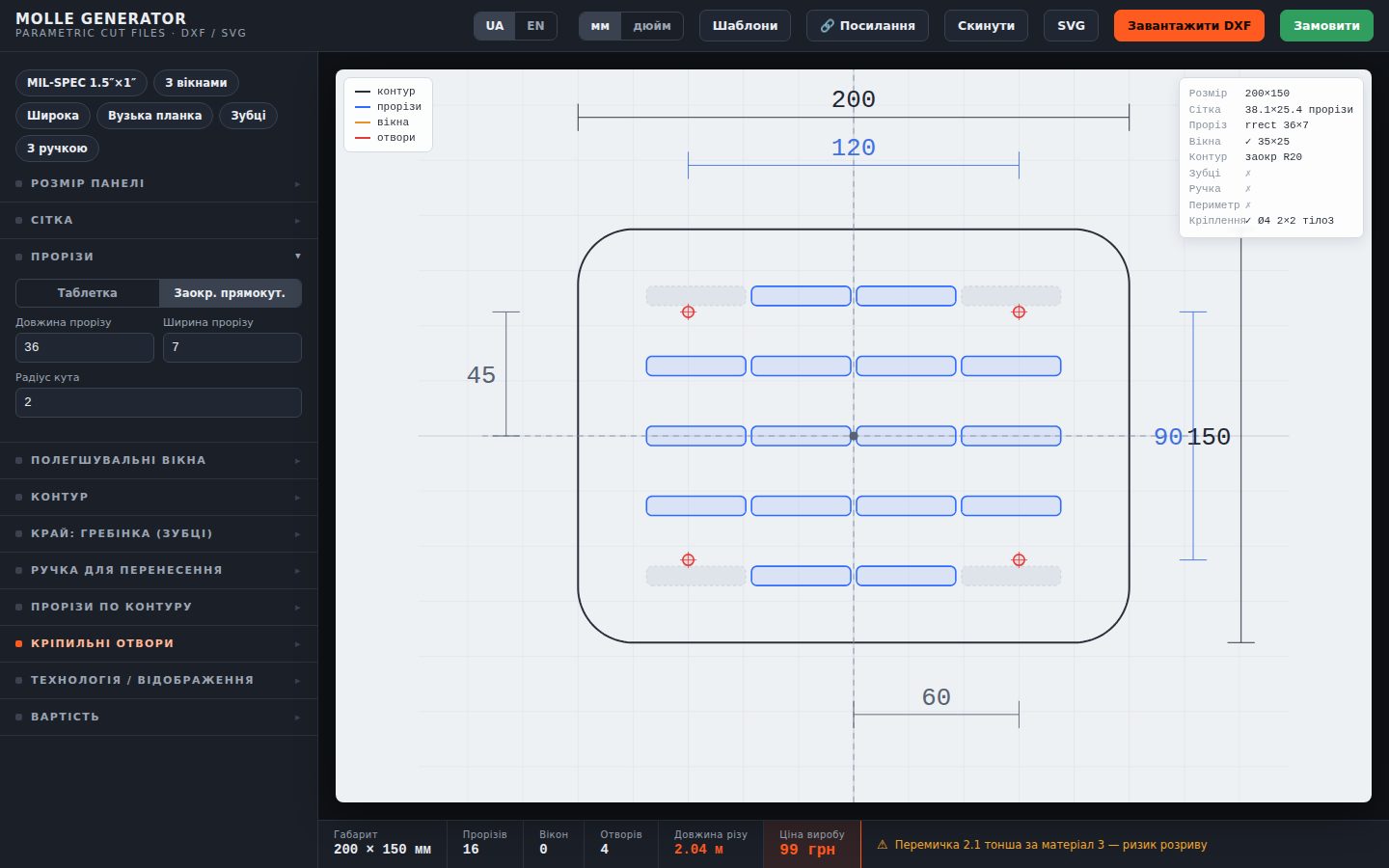

Прорізи: форма і розмір

Форма — «таблетка» (стадіон, найміцніша, без гострих кутів) або заокруглений прямокутник із власним радіусом. Довжина 32 мм і ширина 6 мм — під стропу 25 мм у два шари; для товстих строп або кайдексових кліпс збільшуйте ширину до 7–8 мм.

Під час зміни генератор перераховує перемичку між прорізами і показує її в нижньому рядку — це головний параметр міцності.

06

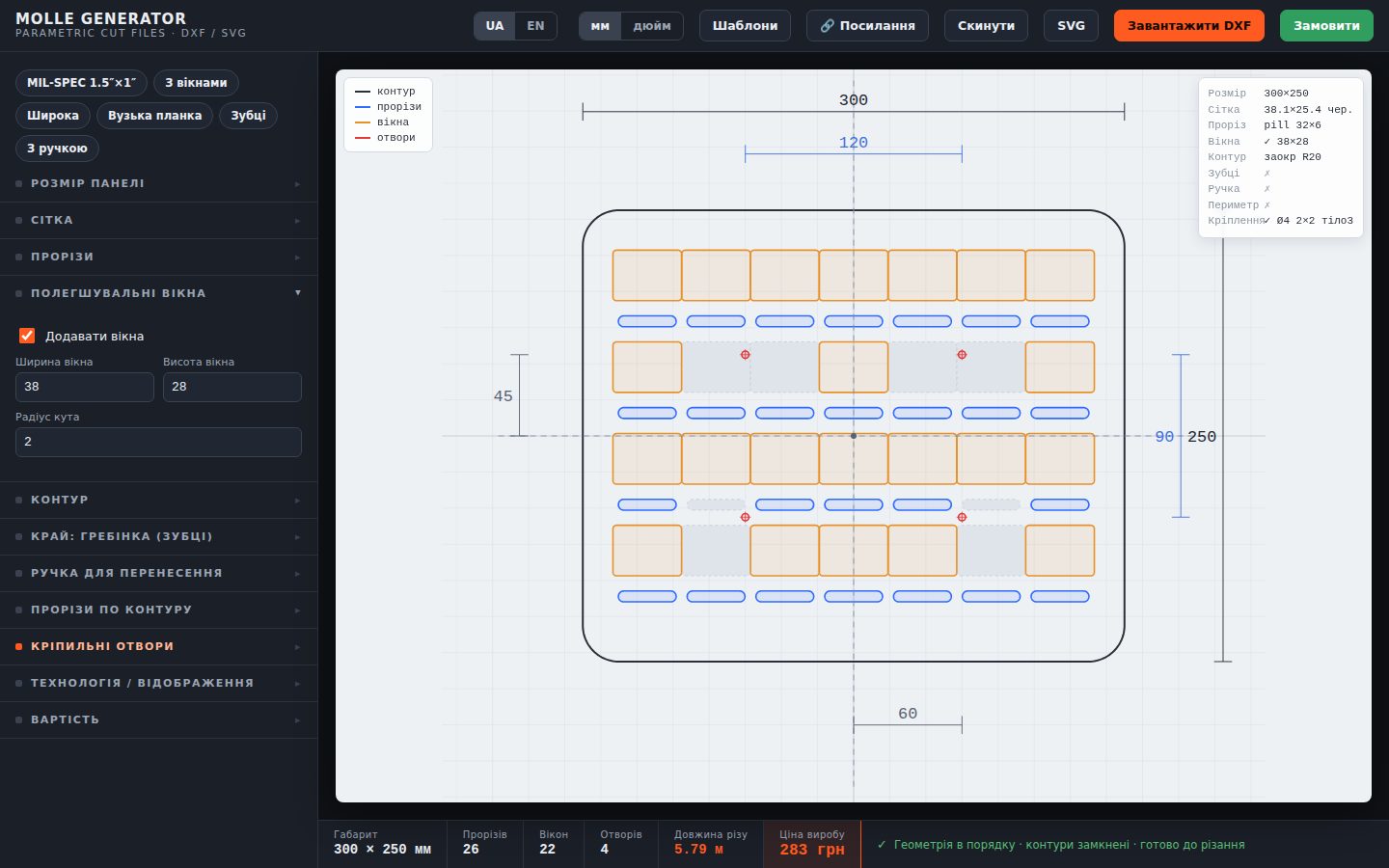

Полегшувальні вікна

Вікна між рядами прорізів знімають до третини ваги і матеріалу, а отже й ціни. Задаються ширина, висота і радіус кутів; вікна автоматично центруються між прорізами. Для металу вікна ще й скорочують час різу.

07

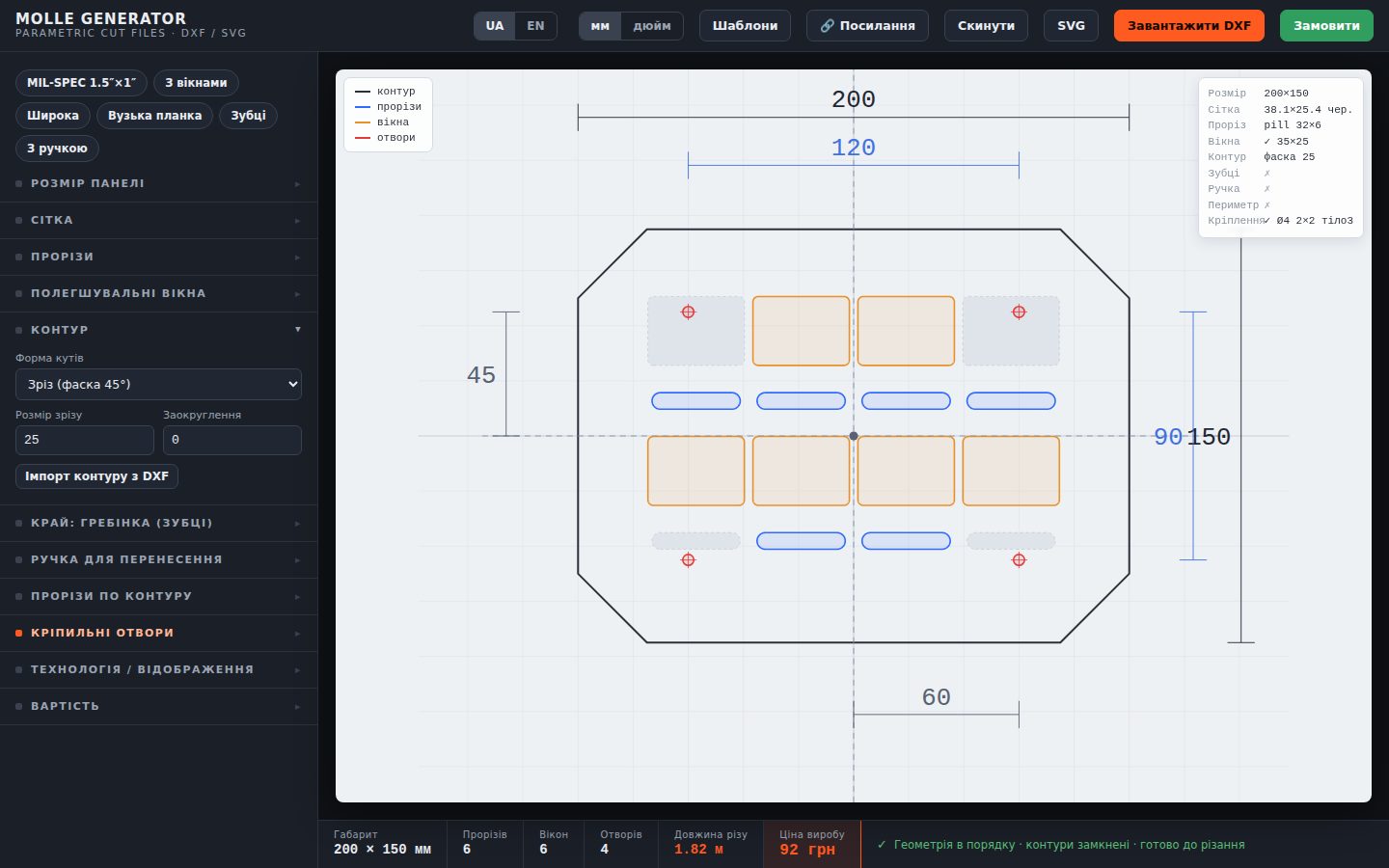

Контур: кути й форма

Чотири варіанти: заокруглення з одним радіусом або окремим на кожен кут, зріз (фаска 45°) із власним розміром, прямі кути, «капсула» — повністю овальні торці. Окремі радіуси потрібні, коли панель упирається одним боком у стінку, а іншим — у заокруглення кришки.

08

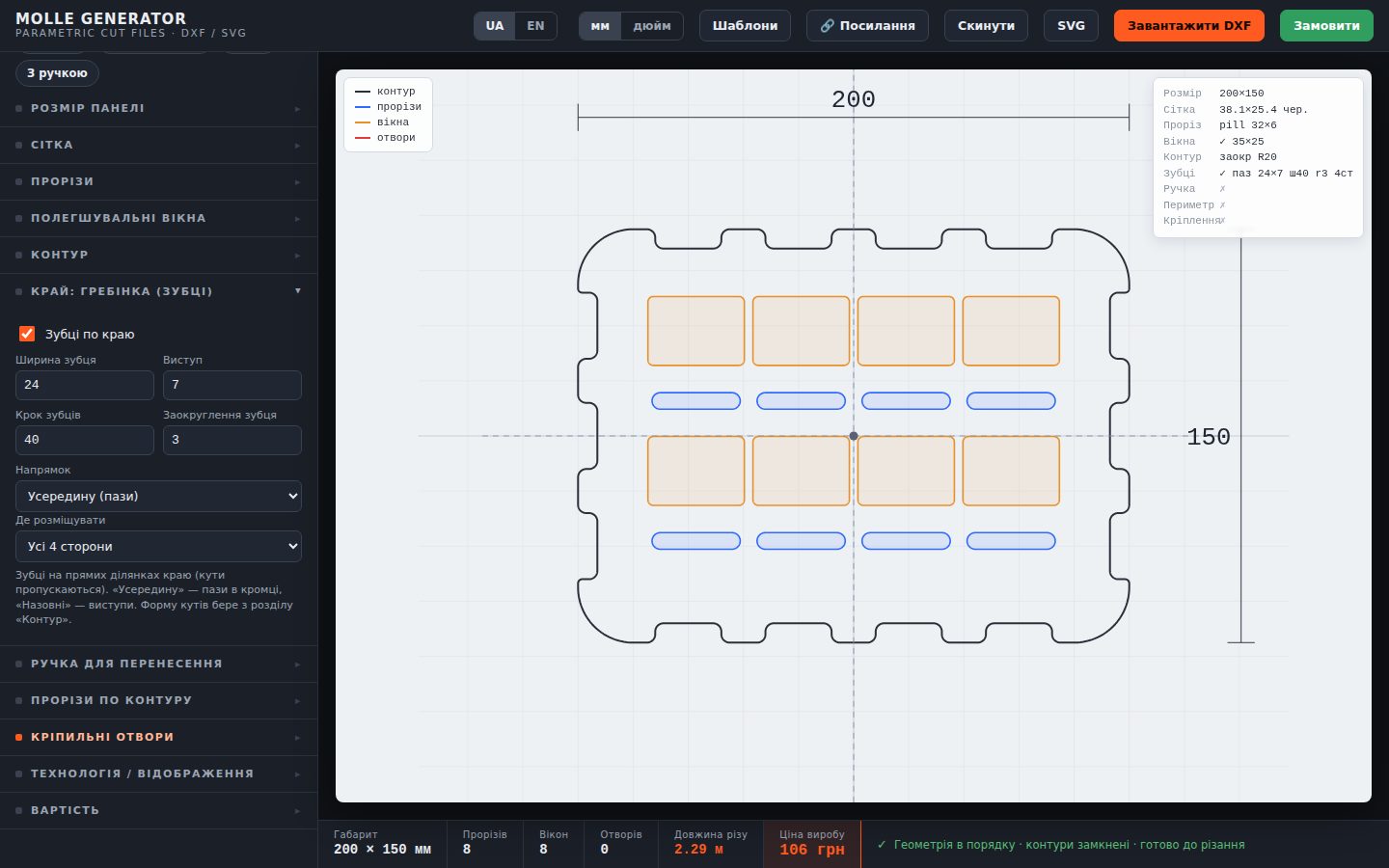

Гребінка (зубці) по краю

Пази або виступи по периметру з кроком, шириною, глибиною й заокругленням. Пази всередину — під стропи, які огинають панель (кофр, кришка кейса, багажник); виступи назовні — для стикування двох панелей або фіксації в пінному ложементі. Розміщення: усі чотири сторони, тільки верх/низ або тільки боки; для свого контуру — по прямих ділянках або по всьому краю.

09

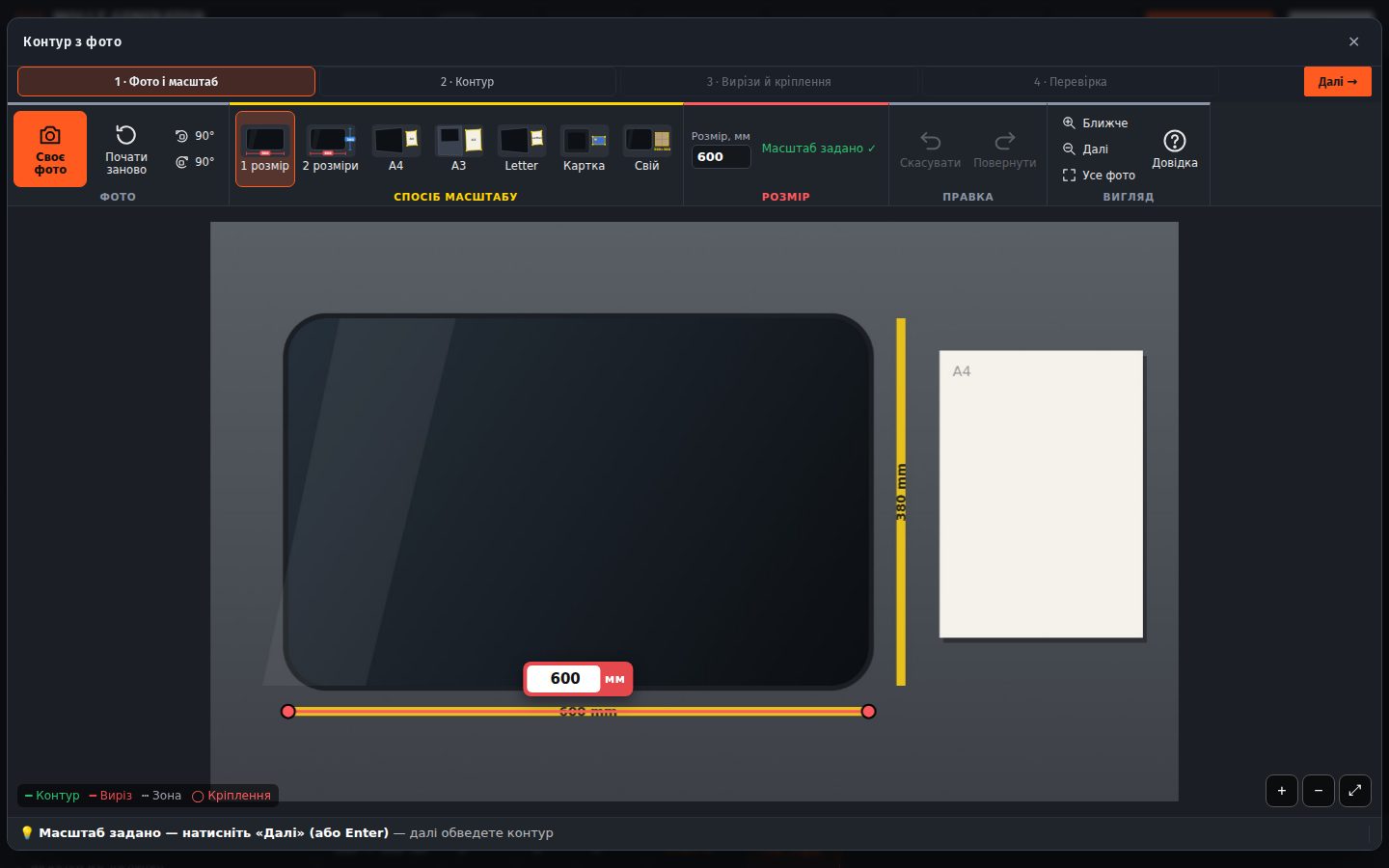

Контур з фото: масштаб по А4 або рулетці

Кнопка «📷 Контур з фото» в секції «Контур» відкриває майстер у 4 кроки: фото і масштаб → контур → вирізи й кріплення → перевірка. Сфотографуйте вікно, нішу, кришку кейса чи двері — бажано рівно спереду — і задайте масштаб одним зі способів.

«1 розмір» — проведіть лінію вздовж відомого розміру (рулетка, край деталі) і введіть число в мм. «2 розміри» — по ширині й висоті окремо, якщо фото трохи під кутом. «А4 / А3 / Letter / Картка» — покладіть у кадр аркуш чи банківську картку і поставте 4 кути: генератор сам виправить перспективу. «Свій» — будь-який прямокутник відомого розміру, наприклад плитка чи лист фанери.

Порада: Знімайте якомога рівніше і з відстані — менше спотворень. Для довгих деталей надійніший спосіб «2 розміри» або аркуш А4 у площині прорізу. Кнопка «▶ Спробувати на прикладі» показує весь процес на готовому фото.

10

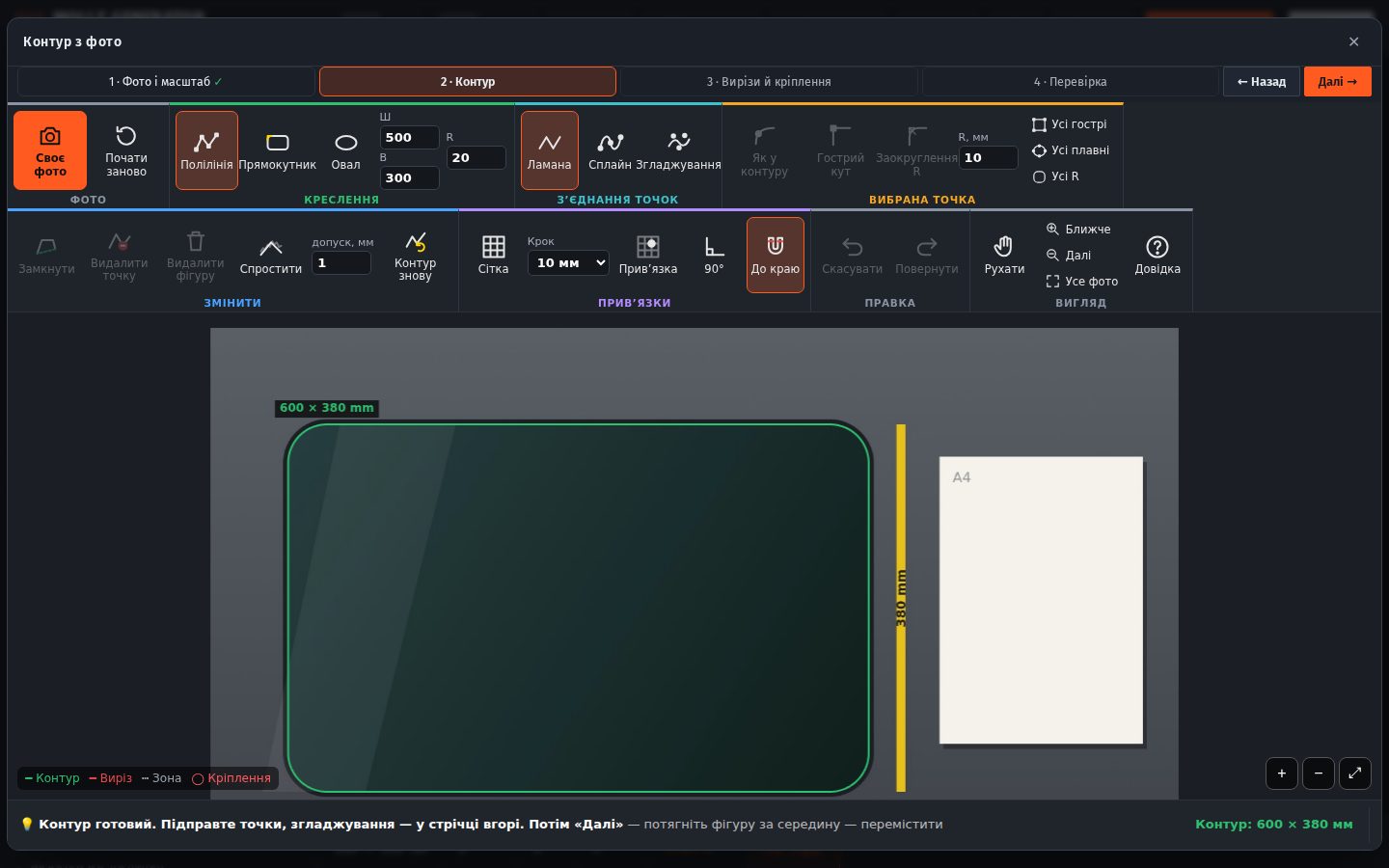

Редактор контуру: стрічка інструментів як у CAD

Усі інструменти — угорі, згруповані за функціями. «Креслення»: полілінія по точках, готовий прямокутник із заданими Ш × В і радіусом R, овал. «З’єднання точок»: ламана, сплайн або згладжування. «Вибрана точка»: гострий кут або заокруглення R, кнопки «Усі гострі / Усі плавні / Усі R». «Змінити»: спростити з допуском у мм, видалити точку чи фігуру, обвести наново.

«Прив’язки» допомагають ставити точки точно: сітка з кроком у мм, кут 90°, «До краю» — точка сама притягується до контрасного краю на фото. Фігуру можна рухати, дублювати, повертати й віддзеркалювати; Ctrl+Z / Ctrl+Y працюють на будь-якій розкладці. На кроці 3 додаються вирізи, зони без прорізів і точки кріплення, на кроці 4 — перевірка розмірів і зазор від краю.

Готовий контур повертається в генератор, а кнопка «✏️ Редагувати контур» на кресленні знову відкриває його — навіть без фото, по сітці в міліметрах.

11

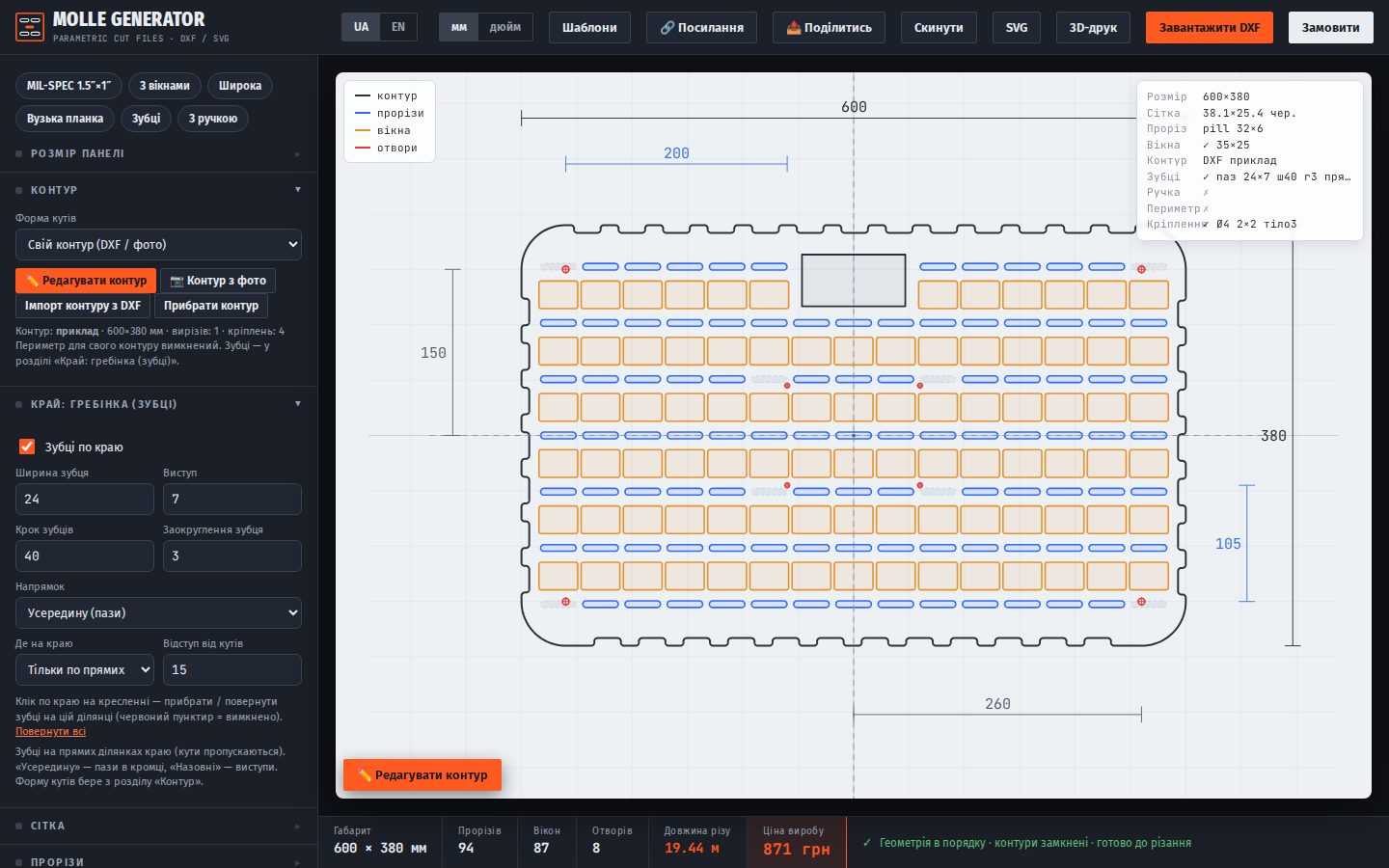

Свій контур із DXF і зубці на ньому

Якщо контур уже накреслено — «Імпорт контуру з DXF» у секції «Контур». Найбільший замкнений контур стає краєм панелі, внутрішні замкнені контури — вирізами (шар CUTOUT), кола до Ø12 мм — точками кріплення з суцільним матеріалом навколо. Сітка прорізів, вікна й отвори розкладаються всередині вашої форми.

Зубці працюють на будь-якому контурі. «Тільки по прямих» ставить їх лише на прямих ділянках, «По всьому краю» — і по кривих, перпендикулярно краю. «Відступ від кутів» тримає зубці подалі від заокруглень. Клік по краю на кресленні прибирає або повертає зубці на цій ділянці. Прорізи біля пазів зникають автоматично, а зубці потрапляють і в DXF, і в 3D-друк, і в розрахунок ціни. Прорізи по периметру для свого контуру вимкнені.

Порада: DXF — у міліметрах, контур замкнений (полілінія, лінії з дугами або коло); зайві шари краще прибрати перед імпортом.

12

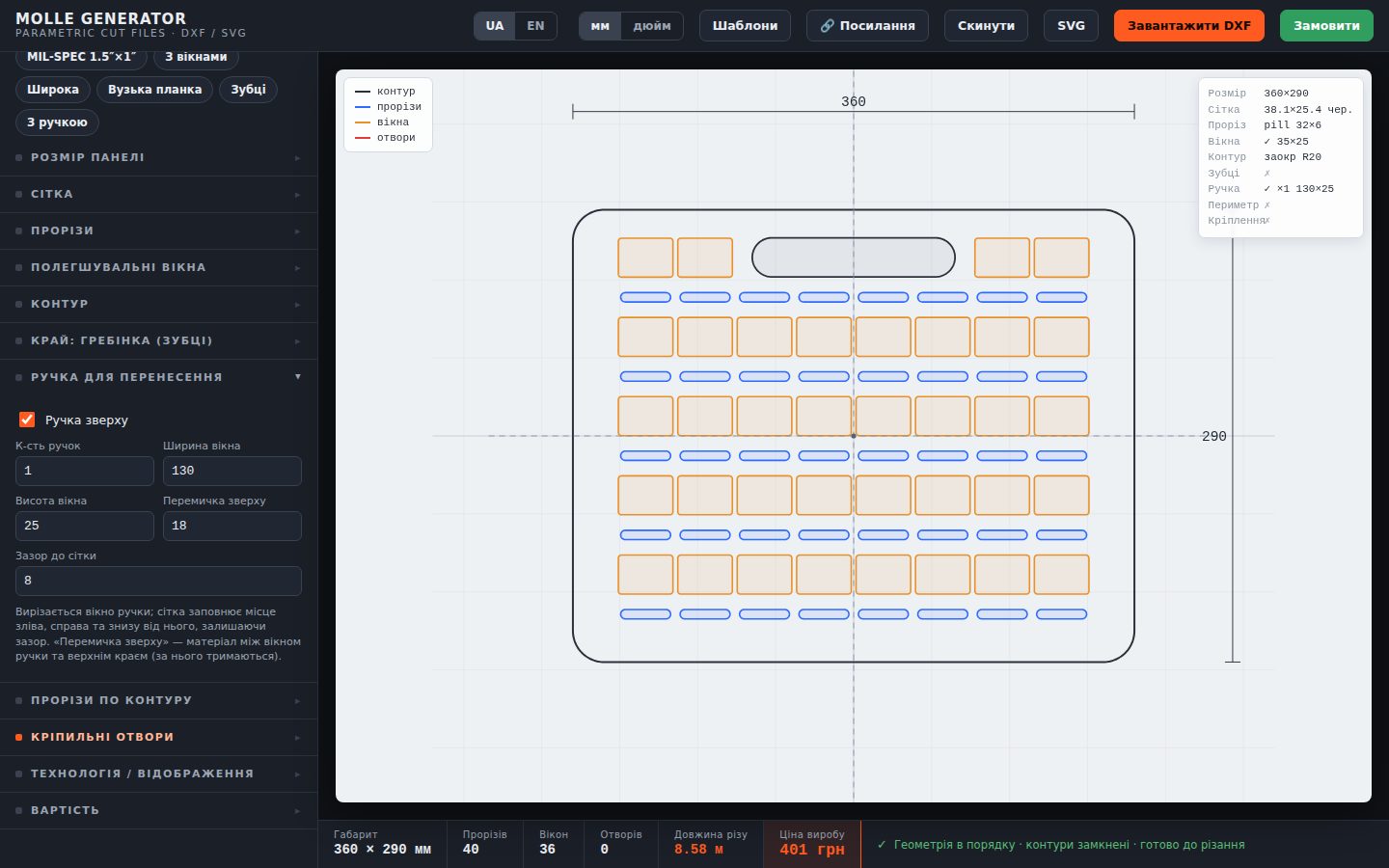

Ручка для перенесення

Проріз-ручка у верхній частині панелі: ширина, висота, перемичка зверху і зазор до сітки. Можна одну або дві ручки. Панель із ручкою виймається з багажника разом зі спорядженням — як органайзер.

13

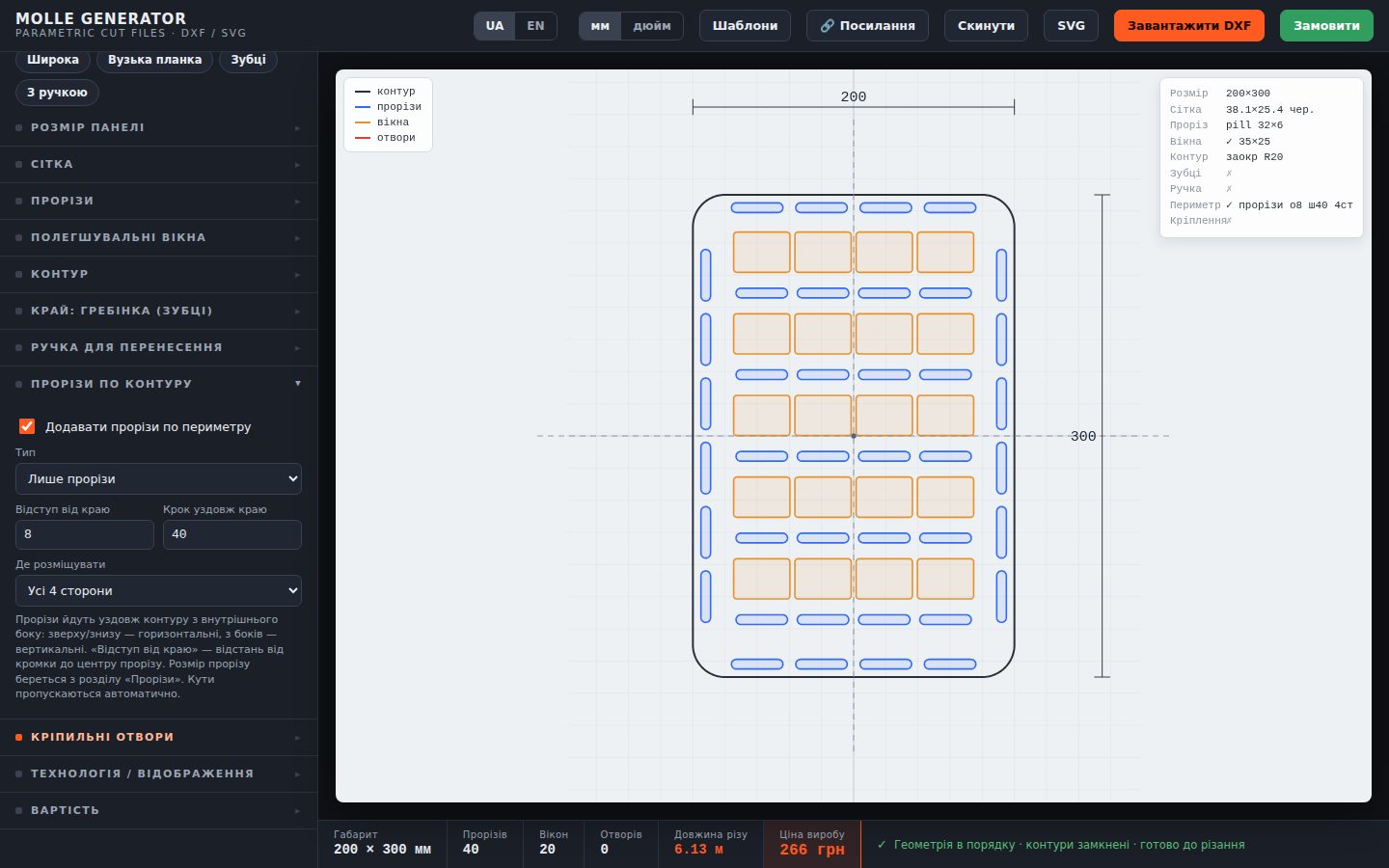

Прорізи по контуру

Додатковий ряд прорізів або чергування «проріз + отвір» уздовж краю з відступом і кроком. Використовується для стяжок, шнурівки, кріплення панелі хомутами до труби або сітки, а також як бічне кріплення органайзера для магазинів.

14

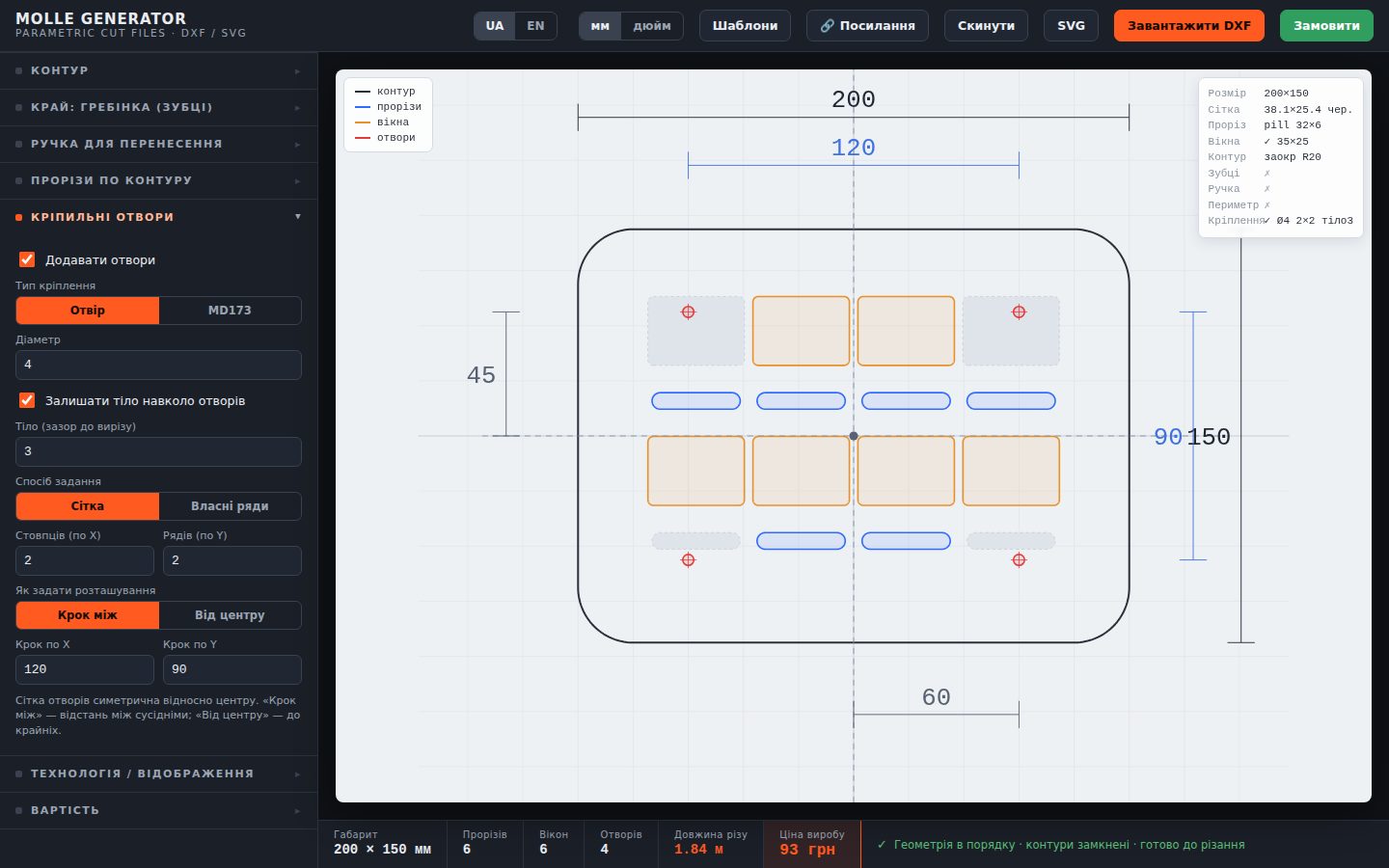

Кріпильні отвори: сітка або власні ряди

Отвори під болти, саморізи або заклепки. Режим «Сітка» — стовпці × ряди з кроком або від центру; «Власні ряди» — довільна кількість рядів, кожен зі своєю кількістю отворів, положенням по Y і кроком по X. Так повторюються штатні точки кріплення авто або кейса.

«Залишати тіло навколо отворів» прибирає прорізи й вікна поруч з отвором, щоб під головкою кріплення був суцільний матеріал.

15

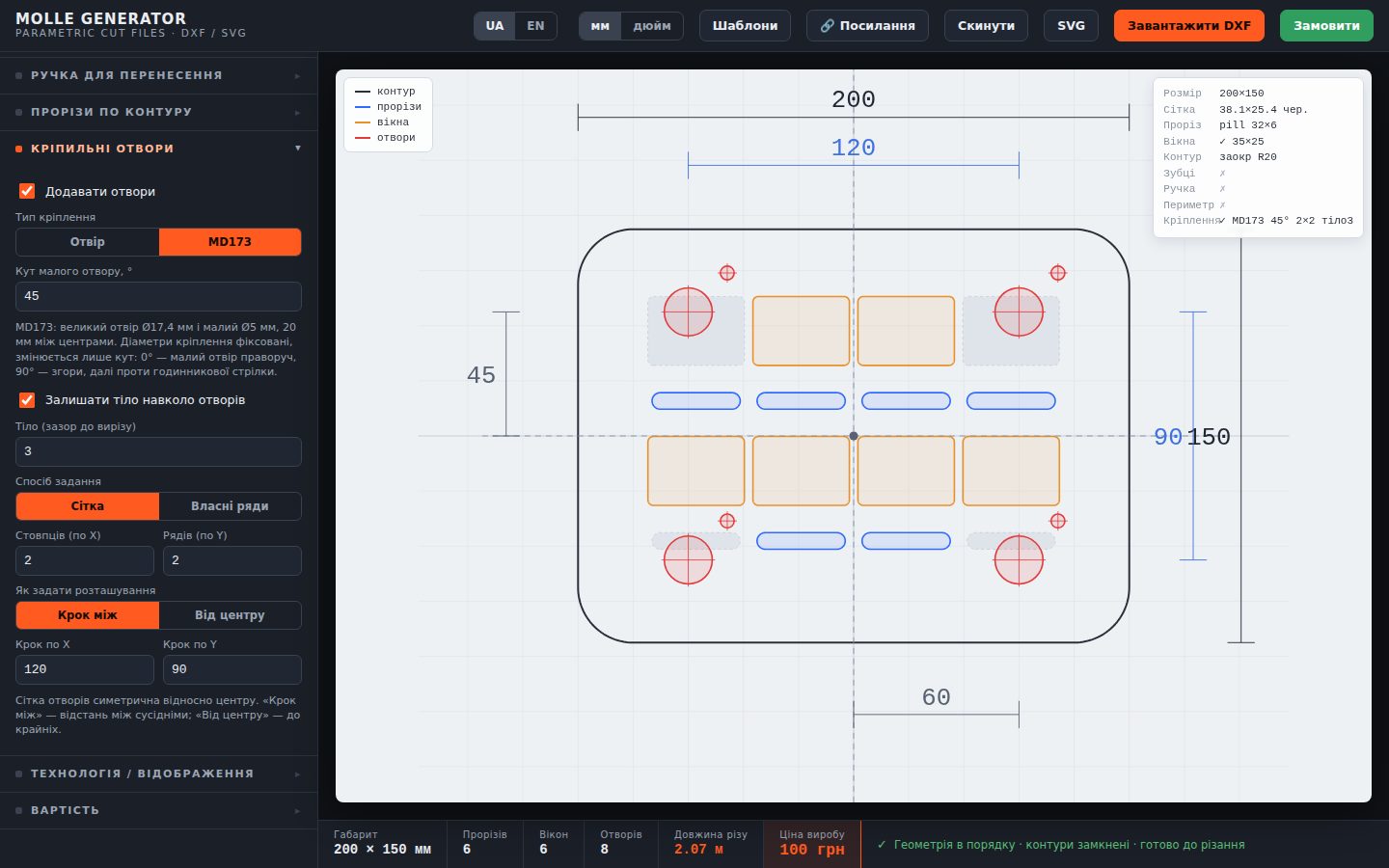

Кріплення MD173

Окремий тип отвору під швидкознімне кріплення MD173: великий отвір Ø17,4 мм і малий Ø5 мм на відстані 20 мм — розміри зафіксовані самим кріпленням, змінюється тільки кут малого отвору (0° — праворуч, 90° — згори, далі проти годинникової стрілки). Панель знімається без інструменту.

16

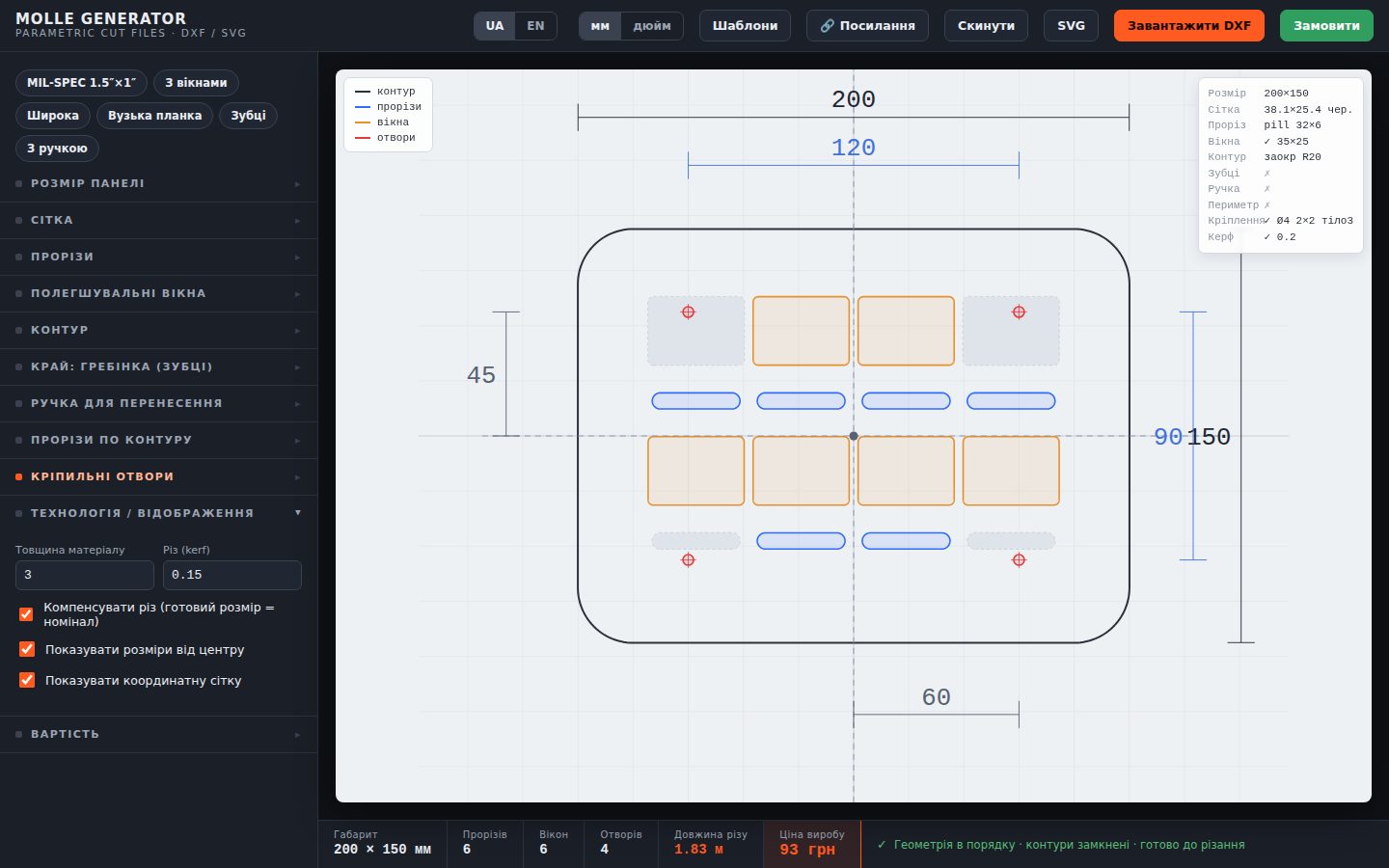

Технологія: товщина, різ, лист

Товщина матеріалу впливає на перевірку перемичок. «Різ (kerf)» — ширина реза фрези чи лазера; з увімкненою компенсацією контури зміщуються так, щоб готова деталь мала номінальний розмір. Максимальний лист обмежує габарит панелі — генератор попередить, якщо панель не вміщується.

Тут же вмикаються розмірні лінії від центру та координатна сітка на кресленні — на файл вони не впливають.

17

Перевірка геометрії

Після кожної зміни генератор перевіряє макет: чи замкнені контури, чи перемичка між прорізами не тонша за матеріал, чи отвори не замалі для різу і чи не виходять за контур. Зелений рядок — «готово до різання»; жовтий — попередження з конкретною цифрою, що саме виправити.

18

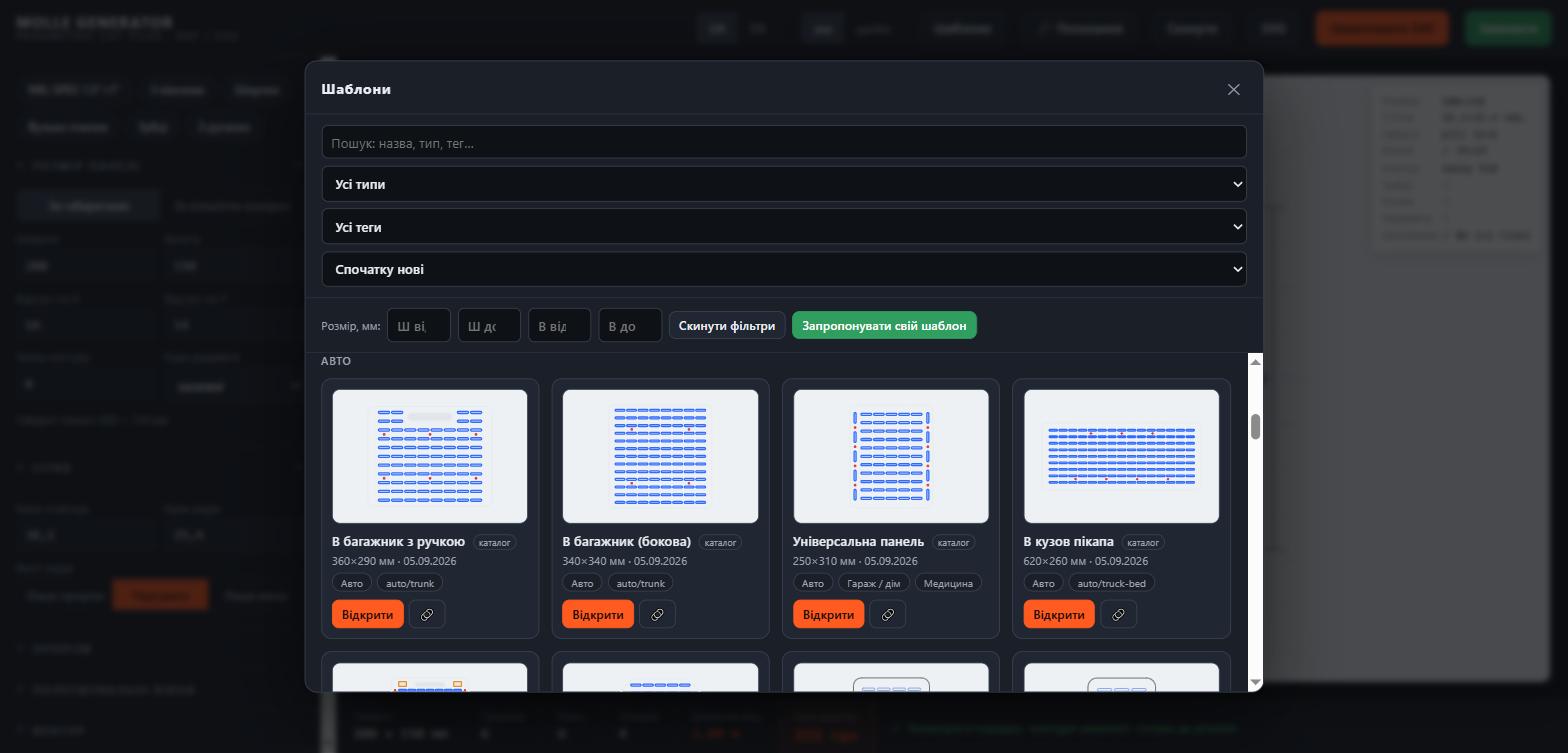

Шаблони: бібліотека каталогу і свої макети

Кнопка «Шаблони» відкриває бібліотеку: усі панелі каталогу за розділами (авто, мото, вело, гараж, сейф, медицина, кейси) з пошуком, фільтрами за типом, тегами і розміром. «Відкрити» завантажує макет у генератор — далі змінюйте що завгодно.

Не знайшли потрібної панелі — «Запропонувати свій шаблон»: намалюйте її, вкажіть у коментарі, під який виріб або авто вона зроблена, і ми додамо її в каталог для всіх.

19

Посилання на конфігурацію

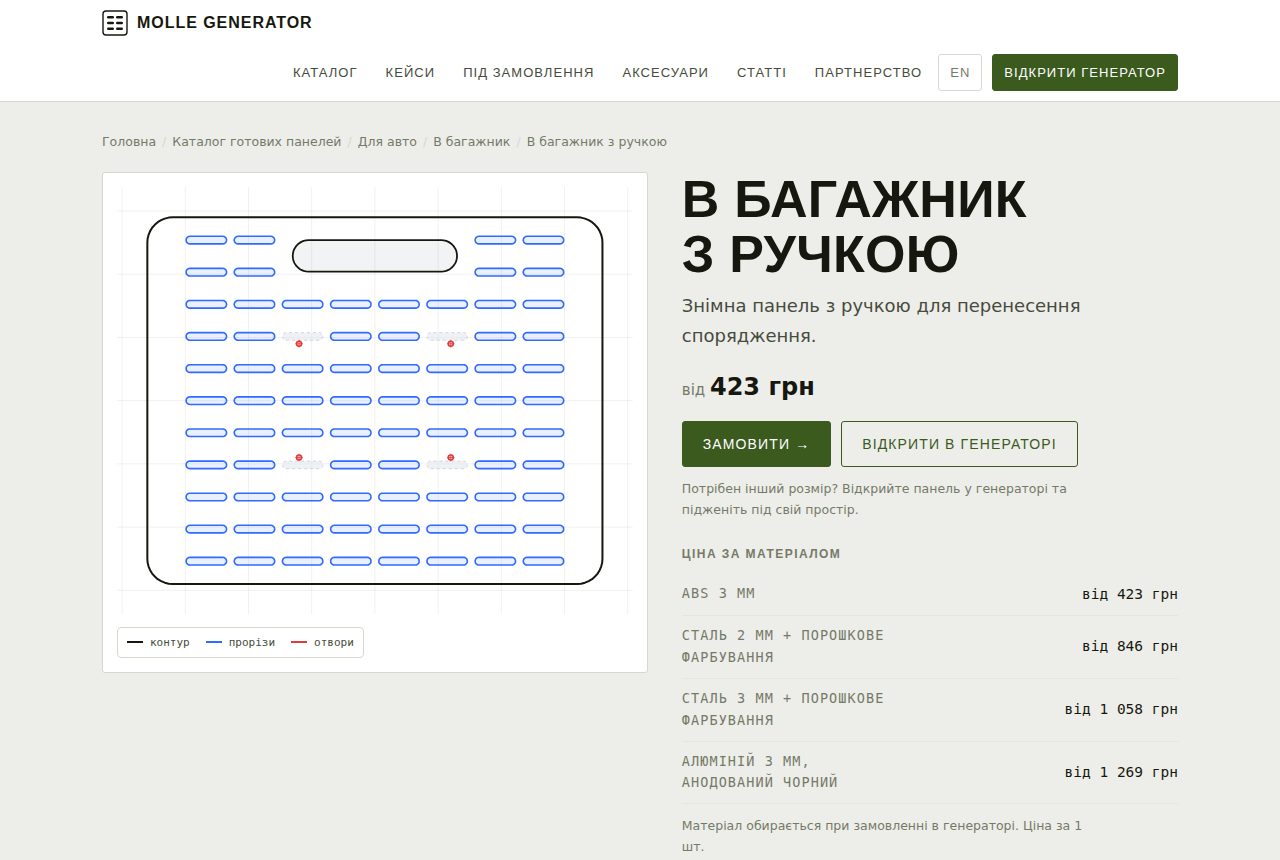

Кнопка «Посилання» копіює адресу, в якій закодовані всі параметри макета. Нею можна поділитися з майстром чи клієнтом — за посиланням відкриється точно та сама панель. Так само працюють кнопки «Відкрити в генераторі» на сторінках каталогу: кожна панель каталогу — це готова конфігурація, яку ви допрацьовуєте під себе.

20

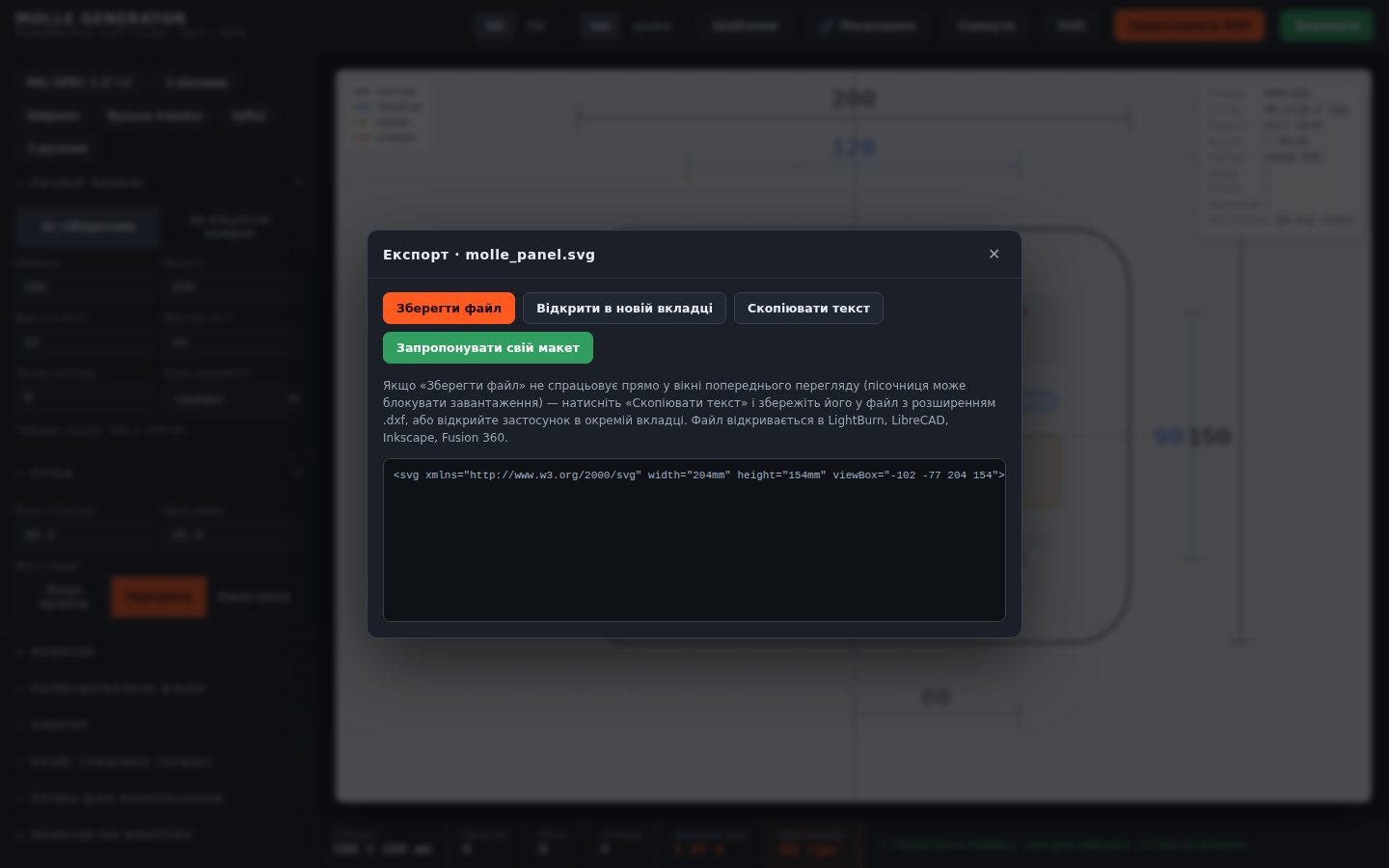

Експорт: DXF, SVG, PDF 1:1

«Завантажити DXF» — файл R12 у міліметрах, контури по шарах OUTLINE / SLOTS / HOLES, щоб порядок різу задавали ви. «SVG» — векторний файл у реальних розмірах: зберегти, відкрити в новій вкладці або скопіювати текст. «Друк / Зберегти PDF» у секції «Вартість» — креслення 1:1 з описом і контрольною лінійкою для друку й свердління по шаблону.

Порада: Для частини каталожних макетів автор вимкнув безкоштовне завантаження — доступне лише замовлення; така панель позначена замком.

21

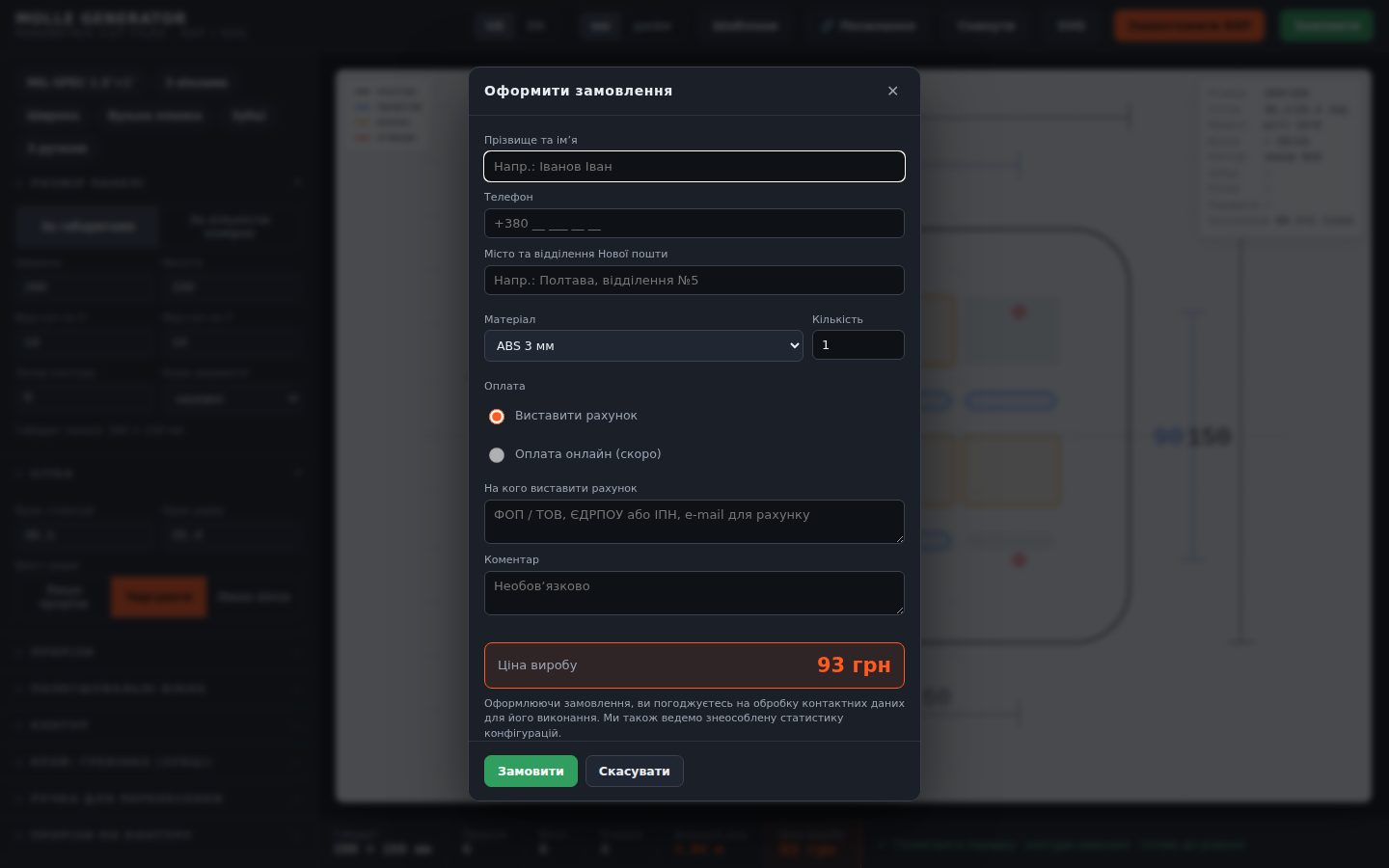

Ціна і замовлення

Ціна рахується з площі й довжини різу і показується у нижньому рядку весь час, поки ви редагуєте. «Замовити» відкриває форму: ім’я, телефон, місто й відділення Нової пошти, матеріал (ABS 3 мм; сталь 2 або 3 мм з порошковим фарбуванням; анодований алюміній), кількість, спосіб оплати — виставити рахунок на ФОП/ТОВ або онлайн. DXF і креслення прикріплюються до замовлення автоматично — нічого пересилати не треба.
